某金融机构无线网络体系建设

一、项目背景与建设目标

某全国性人寿保险公司总部位于大连，目前已在全国开设 20 家省级分公司，累计拥有各级分支机构 390 余家。作为金融机构，公司承保、理赔、客户资料等业务数据涉及大量个人敏感信息，对网络的保密性、安全性与完整性要求远高于一般企业；同时营业网点、办公区域与分支机构数量众多且分布全国，网络安全等级保护与行业监管对终端准入、行为审计均提出了明确要求。本次无线网络体系建设预期达到以下目标：

二、总体设计思路

设计围绕两条主线展开：一是总部集中管控、分支统一纳管，二是隔离与安全贯穿始终，满足金融行业的合规监管要求。

• 统一管控设计。以总部 iBrain NMC 管理平台为全网核心大脑，管理总部和分支的所有网络设备；分支按业务规模灵活选型，设备接电注册即可被总部统一纳管，实现有线网、无线网、物联网三网统一运维，无需各分支重复建设管理平台。
• 隔离与安全设计。分支端内外网物理隔离，外网承载无线办公与访客接入、经防火墙防护出口，内网独立承载业务系统、经网闸与外网隔离；终端入网执行双因素认证与 MAC 地址硬件管控，内网东西向流量由 FSE 流量安全引擎识别与阻断，安全能力覆盖从边界到内网的各个层面。

三、总体架构

3.1 总部管理平台部署

iBrain NMC 是整个组网体系中的核心大脑，管理总部和分支的所有网络设备。它的放置位置和形式根据用户的业务部署方式进行区分：对于完全使用私有云部署的企业，业务数据和管理平台均放在企业总部机房数据中心中；对于混合云部署的企业，部分业务数据上云、本地仍有基于安全或内网考虑的数据，推荐将管理平台放置在本地数据中心；对于完全公有云 / 托管云的企业，管理平台同样可以放置在云端。除硬件形态的 iBrain NMC 外，还有纯软件化的 iBrain vNMC，可以安装在传统的数据中心服务器或者虚拟机上进行部署。

3.2 分支端架构（内外网物理隔离）

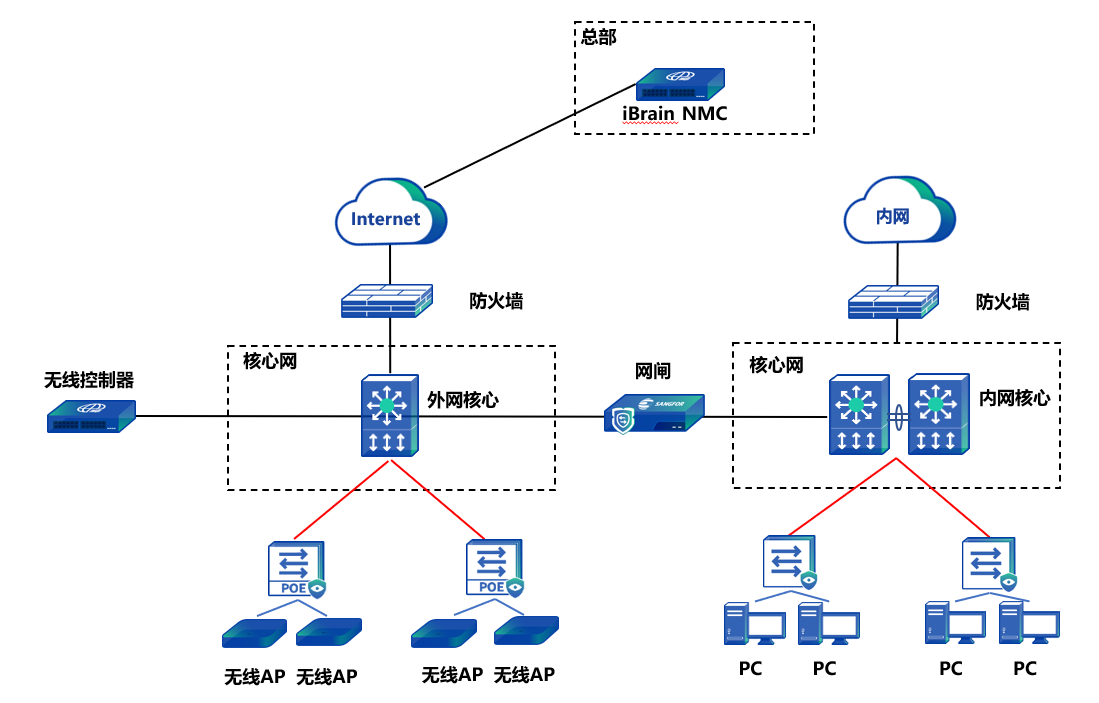

分支设计基于分支业务规模进行选型部署，根据需求实现内外网物理隔离，分支网络设备统一受总部管理。分支端的网络规划为：外网侧经防火墙接入 Internet，核心网下挂 PoE 交换机为无线 AP 供电与接入；内网侧独立经防火墙接入内网云，核心网下接办公 PC；内外网核心之间通过网闸隔离，无线控制器旁挂外网核心，全网设备由总部 iBrain NMC 统一纳管。

四、统一融合管理平台设计

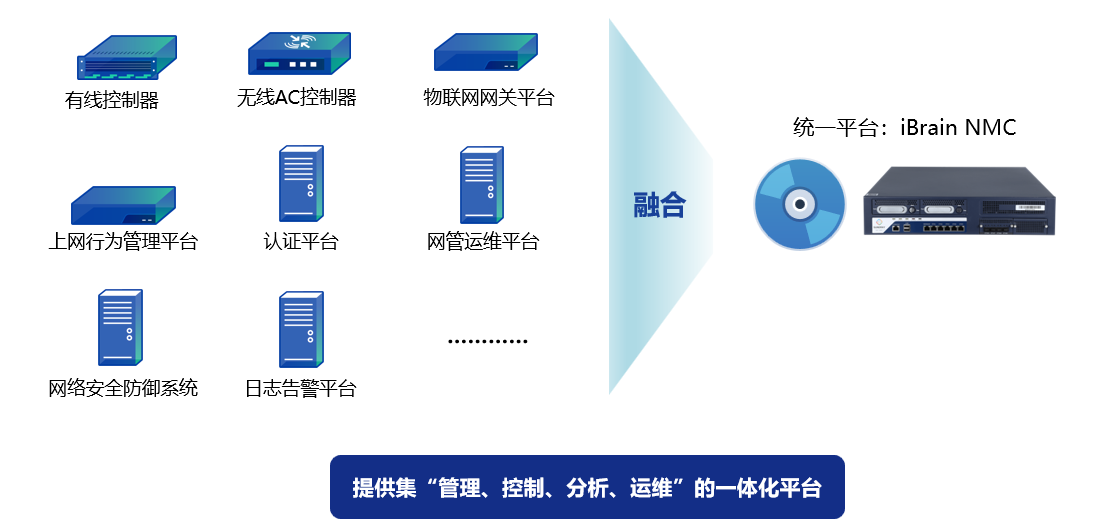

传统运维管理区需要部署多个管理平台和硬件设备，对多分支场景下的运维人员造成极大压力。本方案基于网络控制器内置统一融合管理平台，具备 SDN 软件定义网络、统一认证服务、智能网络分析、上网行为管理等功能模块，以"一台控制器 + 一套平台"覆盖企业办公网络所需的无线控制器、网络管理中心、统一认证平台与上网行为管理四个组件。

4.1 无线控制器

网络控制器集成无线 AC 功能，无需单独购买无线 AC 硬件设备，即可对全网无线 AP 统一管控，包括 AP 的配置下发、软件升级、配置管理、设备管理与射频管理，大幅降低设备采购成本，简化多分支组网架构。

4.2 网络管理中心

通过自主研发的 SDP 技术，可对无线 AP、安视交换机、澎湃框等设备进行统一管理和运维，采用全面 WebGUI 技术，实现去命令行式运维，降低分支 IT 人员的学习成本；界面化、向导式的配置提升网络运维效率。内置网络智能分析模块，提供无线环境质量、网络质量、业务质量、认证质量、边缘安全等多个智能模块，对业务系统的实时网络状况进行分析，并以图形与打分形式直观展示对应业务的网络质量。

4.3 统一认证平台

网络控制器内置统一认证中心，支持 Portal 和 Radius 等 30 余种认证方式，包括 AD 域、账号、短信、802.1X、二维码、微信等；可对接所有支持 Portal2.0、Radius 协议的第三方设备，以及微软 AD 域、Oracle、MySQL、MS-SQL 等外部数据源，满足金融机构内部员工、外部访客、临时工作人员等不同场景的认证需求。

4.4 上网行为管理

网络控制器内置应用识别库和千万级海量 URL 库，可准确识别 6000 多种应用，实现基于用户、接入位置、时间段、终端类型等因素分配不同的上网权限策略；对分支机构上网行为统一审计，满足金融行业对员工上网行为可追溯的监管要求。

五、无线认证与接入安全设计

金融场景下无线终端构成复杂——员工办公终端、访客手机、各类业务终端并存，认证设计既要保证接入安全可控，又要兼顾使用体验。本方案通过策略随行引擎内置的统一认证组件，无需额外授权即可实现全网数据库认证、802.1X 认证、Portal 认证、移动 OA 认证等，实现不同身份下的差别认证。

• MAC 地址认证。基于无线终端 MAC 地址进行访问权限控制，无需安装客户端软件，也无需手动输入用户名或密码，设备首次检测到用户 MAC 地址后即启动认证。适用于哑终端接入场景：终端 MAC 在地址列表范围内时免输入账号密码即可上网，不在列表范围内则走 Web 认证，在便捷上网的同时保证网络安全性。
• 短信验证码认证。终端连接 Wi-Fi 后，在认证界面输入手机号码并点击获取验证码，验证码通过短信下发，用户输入后点击登录即可上网，该方式同时获取了访客手机号码作为身份信息，满足访客留痕要求。
• 微信认证。结合移动办公 OA 应用，便捷管理密码、方便快速找回密码，新终端接入需要 APP 端进行安全校验审核；员工办公使用一人一号，安全性更好，忘记密码可自行重置。
• 双因素认证。对入网终端通过微信和短信验证码两种方式进行认证，满足金融机构对入网身份的双因素要求。
• 角色授权与权限随行。用户认证成功后，基于角色进行用户组权限管控，不同角色用户具备不同的有线无线访问权限；无论有线还是无线、无论在哪个办公区域、无论总部还是分支，均具备相同的上网权限。有别于传统方案中基于 IP 的角色授权，本方案实现基于角色的软件定义接入权限，角色类型可按照用户组别等进行精细化设置，大幅降低管理员的权限管理难度。

六、分支网络安全防护设计

现阶段网络安全事件大部分发生于内网，随着终端接入数量呈指数级增长，内网流量访问行为异常复杂。金融分支机构数量多、IT 力量薄弱，安全建设必须在网络设计之初统一考虑。

6.1 内外网物理隔离与出口防护

• 内网与外网物理隔离：外网侧经防火墙接入 Internet，内网侧独立经防火墙接入内网云，内外网核心之间通过网闸隔离，从物理层面杜绝外部威胁渗透内网；
• 分支出口采用防火墙设备，阻挡来自外网的病毒入侵和大流量攻击，保证分支机构业务的正常开展；
• 无线网通过绑定 MAC 地址等硬件信息对无线接入点进行控制，非授权终端无法接入。

6.2 FSE 内网流量安全引擎

方案引入 FSE 内网流量安全引擎，对内网东西向流量进行识别、呈现与阻断：

• 记录全网东西向流量访问动作：识别全网终端之间的互访记录，以列表形式记录；
• 识别全网异常终端访问行为：通过海量终端互访记录识别风险访问服务，以图形化界面呈现；
• 呈现全网异常访问趋势：以区域互访图形式呈现各个区域、各个角色之间的异常访问情况；
• 阻断风险终端服务：异常 ARP 扫描、TCP 扫描、风险检测终端自动冻结，同时支持一键关闭风险服务与风险端口，让内网传输通道按需开放。

通过 FSE 引擎，可有效防止勒索病毒、蠕虫病毒等在内网环境中扩散，保障分支机构网络安全高效运行。

6.3 SFG 网关流量控制

分支互联网出口带宽有限，经常出现外来访客或内部员工观看视频、进行 P2P 下载，导致分支关键重要业务受到影响；即便增加出口带宽，改善效果也有限，并且需要充分考虑投入产出比。方案中的 SFG 网关保障关键业务带宽、限制下载视频等非关键业务：基于用户角色、应用类型、目的 IP 进行流量管理；支持设置多级流控子通道，区分优先级并预留保障带宽给关键业务使用；支持智能判断，业务调整过程中灵活智能保障关键业务。

七、多分支统一运维设计

7.1 全周期可视化管理

传统网络管理以命令行或分散的网管平台方式进行，多设备配置效率低下。方案以拓扑为核心，采用可视化技术，实现从设备上线、批量配置、状态查看、告警定位到故障恢复的全周期管理：

• 设备上线：设备接电即可自动在拓扑中呈现，可批量选中待激活设备并批量激活，新开分支网点无需专业人员到场调试；
• 批量配置：拖动鼠标选中多个设备进行批量配置，如管理地址、VLAN、认证、端口类型设置等，实现交换设备的快速启用；
• 状态查看：实时查看设备离在线情况、流量负载情况、端口状态、光口状态等，总部可随时掌握全国分支网络运行状况；
• 告警处理：当网络设备出现网络环路、IP 冲突等告警时，设备自动点亮告警图标并直接定位到设备，便于故障快速定位。

7.2 设备一键替换

多分支网络维护场景中，设备故障多集中在接入层交换机：数量多、分布范围广，专业工程师无法快速到场，业务恢复时间长。管理平台融合"一键替换"功能，普通工作人员只需简单的网线插拔即可完成新设备替换故障设备，实现业务快速恢复。

7.3 移动运维与在线用户可视化

• 提供手机 APP 运维，包含无线网络运维、有线交换机管理配置等，无需额外费用即可实现 APP 运维管理，网络管理员随时随地响应分支问题；
• 通过管理平台可及时查看哪些用户接入、接入时间、在线时长、接入终端 IP 地址等全面信息，并统计终端频段分布、终端类型分布、终端操作系统分布等，为安全审计提供数据支撑；
• 本次所采用的无线 AP、汇聚交换机、PoE 交换机均由网络控制器统一管理运维，实现有线网、无线网、物联网三网统一管控。

八、设备功能实现

九、应用效果

• 隔离与合规：分支内外网物理隔离，配合双因素认证、MAC 地址硬件管控与出口防火墙防护，网络保密性、安全性、完整性得到保障，满足金融行业对数据保密与安全合规的监管要求。
• 总部统一管控：以 iBrain NMC 为全网核心大脑，总部一屏纳管全国 390 余家分支设备；有线网、无线网、物联网三网统一运维，无需各分支重复建设管理平台。
• 差别准入与权限随行：员工、访客、临时人员按身份差别认证，一次认证全网通行；基于角色的授权在总部与各分支保持一致，权限管理难度大幅降低。
• 内网安全闭环：FSE 引擎对东西向流量做记录、识别、呈现与阻断，异常扫描终端自动冻结，防范勒索病毒、蠕虫病毒在内网扩散；上网行为统一审计，员工上网可追溯。
• 关键业务保障：SFG 网关多级流控为业务系统预留保障带宽，访客与娱乐流量不再挤占分支出口，业务体验稳定可控。
• 运维提效：以拓扑为核心的全周期可视化运维替代命令行操作；设备一键替换把分支故障处理从"等工程师到场"简化为"插拔网线"；手机 APP 移动运维进一步降低响应门槛。
• 成本优化：控制器内置 AC、认证与行为管理能力，省去多套专用硬件与管理平台；分支按业务规模选型，投入与网点规模匹配。
